DOF310 - StatefulSets, StorageClass Avancé, Helm Avancé et Monitoring
Contenu du Module
- DOF310 - StatefulSets, StorageClass Avancé, Helm Avancé et Monitoring
- Contenu du Module
- StatefulSets
- LAB #1 - Mise en Place d'un StatefulSet Simple
- 1.1 - Création du Service et du StatefulSet
- 1.2 - Mise en Place d'un Scale Up
- 1.3 - Mise en Place d'un Scale Down
- 1.4 - Suppression du StatefulSet
- StorageClass Avancé
- LAB #2 - Provisionnement NFS dynamique
- 2.1 - Configuration du Serveur NFS
- 2.2 - Configuration des Clients NFS
- 2.3 - Configuration de K8s
- 2.4 - Création d'un PersistentVolumeClaim
- 2.5 - Utilisation du PersistentVolumeClaim avec un pod
- 2.6 - Création d'un Deuxième PersistentVolumeClaim
- 2.7 - Suppression des PersistentVolumeClaims
- Helm Avancé
- LAB #3 - Création d'un Paquet Helm Simple
- 3.1 - Le Fichier values.yaml
- 3.2 - Les Templates
- 3.3 - Installation et Suppression
- Monitoring
- LAB #4 - Mise en Place d'une Solution Prometheus
- 4.1 - Déploiement du Stack avec Helm

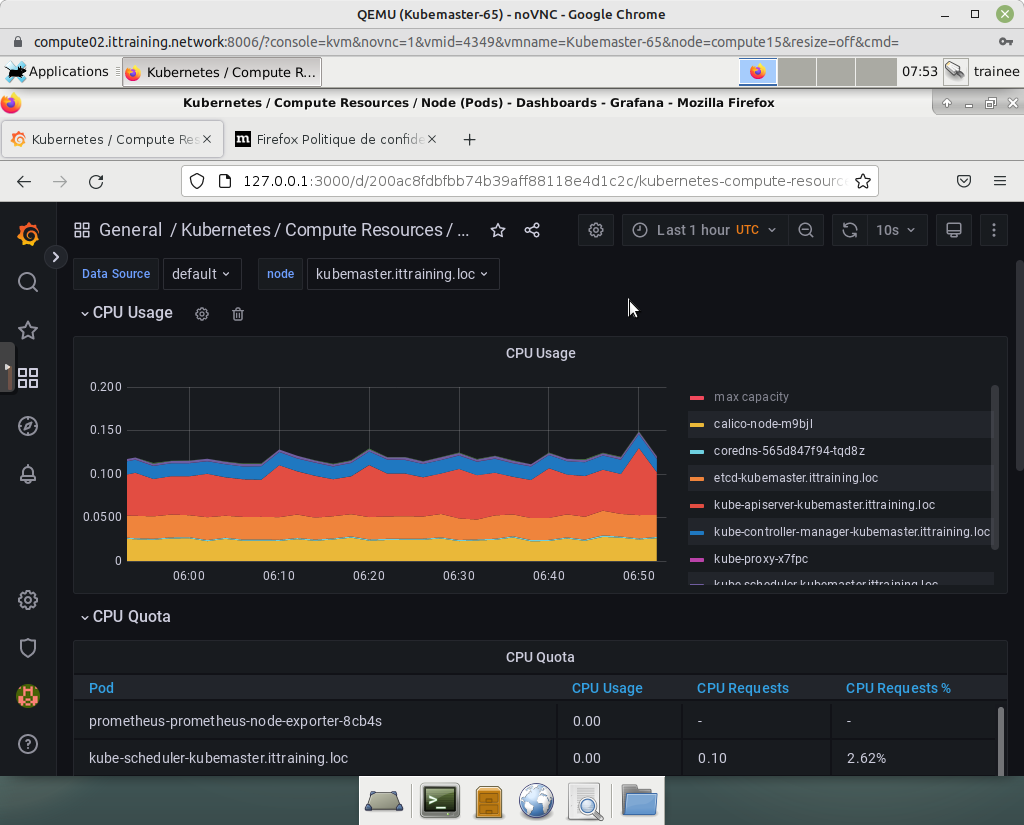

- 4.2 - Consultation des Données avec Grafana

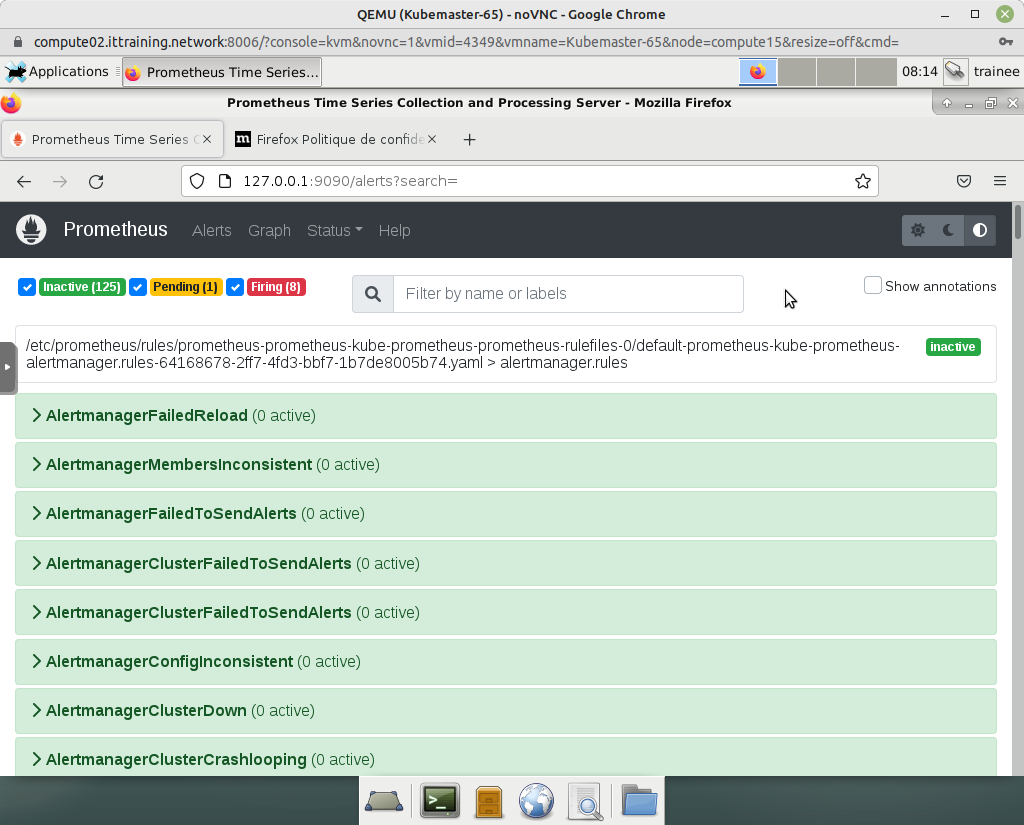

- 4.3 - Consultation des Alertes avec le Web UI de Prometheus
Ressources
Lab #1
Lab #2
Lab #3
StatefulSets
Un StatefulSet est un composant de Kubernetes qui est utilisé pour des applications avec état (Stateful Applications).
Des exemples d'applications avec état sont :
- MySQL
- elasticsearch
- mongoDB
Ces applications enregistrent les données client des activités d'une session pour les utiliser lors de la session suivante. Les données enregistrées sont appelées l'état de l'application.
Les applications avec état sont déployées en utilisant un StatefulSet tandis que des applications sans état sont déployées en utilisant un Deployment.
Les StatefulSets et les Deployments sont similaires dans la mesure où les deux répliquent de multiples pods basés sur une spécification identique d'un conteneur.
La différence entre un StatefulSet et un Deployment est que dans un StatefulSet les pods ne sont pas identiques et possèdent ce que l'on appelle un Pod Identity. De ce fait les pods :
- ne peuvent pas être créés ou supprimés en même temps,
- ne peuvent pas être adressés d'une manière aléatoire.
Prenons le cas d'un StatfulSet contenant trois répliques d'un pod MySQL :
- mysql-0
- mysql-1
- mysql-2
Notez que :
- le nom du pod prend la forme $(Nom_du_StatefulSet)-$(ordinal) où l'ordinal commence à 0
- le StatefulSet ne créera pas le pod suivant tant que le pod précédent n'est pas dans un état de Running
- dans le cas de la suppression du StatefulSet ou bien dans le cas d'un scale down, les pods sont supprimés dans l'ordre inverse de leur création, par exemple mysql-2 > mysql-1 > mysql-0. Chaque pod doit être complètement supprimé avant que K8s procède à la suppression du suivant
Dans ce cas de notre StatefulSet, les trois pods :
- ne peuvent pas tous accepter des requêtes d'écriture car ceci donnerait des données incohérentes,
- peuvent tous accepter des requêtes de lecture.
De ce fait, un mécanisme du StatefulSet choisit un maître pour accepter des requêtes d'écriture, par exemple :
- mysql-0 - écriture / lecture - Maître
- mysql-1 - lecture seulement - Esclave
- mysql-2 - lecture seulement - Esclave
Il existe donc une différence précise entre le pod Maître et les deux pods Esclaves.
La différence entre les deux pods Esclaves s'expliquent par le fait que les pods n'utilisent pas le même stockage physique persistant et distant :
- mysql-0 - /data/vol/pv1
- mysql-1 - /data/vol/pv2
- mysql-2 - /data/vol/pv3
De façon à ce que chaque pod contient les mêmes données, un mecanisme de réplication en continu doit être mis en place entre les deux pods Esclaves et le pod Maître.
Dans le cas où un nouveau pod est ajouté au cluster MySQL, celui-ci doit commencer par cloner les données du dernier pod dans le cluster existant, puis il doit commencer la réplication des données avec le Maître :
- mysql-0 - données
- mysql-1 - données répliquées de mysql-0
- mysql-2 - données répliquées de mysql-0
- mysql-3 - clone des données du pod mysql-2 puis, par la suite, données répliquées de mysql-0
L'état de chaque pod, incluant sa Pod Identity, est stocké dans le stockage physique à côté des données. De ce fait, quand un pod est remplacé, et un nouveau pod ajouté, ce pod nouveau hérite de l'identité de l'ancien pod.
Par exemple, si on supprime le pod mysql-1, on obtient :
- mysql-0 - /data/vol/pv1
- pod supprimé - /data/vol/pv2 = stockage physique persistant et distant non-supprimé
- mysql-2 - /data/vol/pv3
- mysql-3 - /data/vol/pv4
En ajoutant un pod de remplaceement, on obtient :
- mysql-0
- mysql-1 ««««« Le /data/vol/pv2 est rattaché au pod. Le nouveau pod s'appelle mysql-1 et non mysql-4.
- mysql-2
- mysql-3
Lors de la création d'un ReplicaSet, un service d'équilibrage de charge est créé. Ce service attribue un Endpoint DNS unique à chaque pod. L'Endpoint DNS prend la forme $(Nom_du_pod).$(Nom_du_service).$(namespace).svc.cluster.local :
- mysql-0 - mysql-0.mysvc.default.svc.cluster.local
- mysql-1 - mysql-1.mysvc.default.svc.cluster.local
- mysql-2 - mysql-2.mysvc.default.svc.cluster.local
- mysql-3 - mysql-3.mysvc.default.svc.cluster.local
De cette façon, quand un pod est redémarré bien que son adresse IP changera :
- son nom ne changera pas
- son Endpoint DNS ne changera pas
Pour résumer :
- mysql-0
- Rôle : Maître
- Données : écriture / lecture
- Stockage : /data/vol/pv1
- Endpoint DNS : mysql-0..mysvc.default.svc.cluster.local
- mysql-1
- Rôle : Esclave
- Données : lecture seulement
- Stockage : /data/vol/pv2
- Endpoint DNS : mysql-1.mysvc.default.svc.cluster.local
- mysql-2
- Rôle : Esclave
- Données : lecture seulement
- Stockage : /data/vol/pv3
- Endpoint DNS : mysql-2.mysvc.default.svc.cluster.local
- mysql-3
- Rôle : Esclave
- Données : lecture seulement
- Stockage : /data/vol/pv4
- Endpoint DNS : mysql-3.mysvc.default.svc.cluster.local
Dernièrement, un StatefulSet est un composant K8s compliqué et difficile à mettre en oeuvre car Kubernetes ne s'occupe pas de certaines tâches telles :
- la configuration du clonage des données
- la configuration de la réplication des données
- la création et la configuration du stockage physique persistant et distant
- la configuration et la gestion des sauvegardes des données
LAB #1 - Mise en Place d'un StatefulSet Simple
Créez un Namespace quarkus puis modifiez le context de kubernetes-admin@kubernetes :
root@kubemaster:~# kubectl create ns quarkus namespace/quarkus created root@kubemaster:~# kubectl config set-context --current --namespace=quarkus Context "kubernetes-admin@kubernetes" modified.
Important : Quarkus est un framework Java natif pour Kubernetes complet, conçu pour les machines virtuelles Java (JVM) et la compilation native, qui permet d'optimiser Java spécifiquement pour les conteneurs afin d'en faire une plateforme efficace pour les environnements serverless, cloud et Kubernetes.
Si vous souhaitez observer les résultats des commandes suivantes en temps réel, ouvrez un deuxième terminal et saisissez la commande suivante :
root@kubemaster:~# watch -n 1 "kubectl get pods -o wide | awk '{print \$1 \" \" \$2 \" \" \$3 \" \" \$5 \" \" \$7}' | column -t"
1.1 - Création du Service et du StatefulSet
Créez maintenant le fichier quarkus-service.yaml :
root@kubemaster:~# vi quarkus-service.yaml
root@kubemaster:~# cat quarkus-service.yaml
apiVersion: v1
kind: Service
metadata:
name: quarkus
labels:
app: quarkus-statefulset
spec:
ports:
- port: 8080
name: web
clusterIP: None
selector:
app: quarkus-statefulset
Important : Notez le nom du service - quarkus. La valeur None de l'entrée ClusterIP rend le service headless. Dans ce cas, le serveur DNS renverra les adresses IP des pods individuels au lieu de l'adresse IP du service. Le client peut alors se connecter à n'importe lequel d'entre eux.
Créez le service :
root@kubemaster:~# kubectl apply -f quarkus-service.yaml service/quarkus created
Créez maintenant le fichier statefulset.yaml :
root@kubemaster:~# vi statefulset.yaml
root@kubemaster:~# cat statefulset.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: quarkus-statefulset
labels:
app: quarkus-statefulset
spec:
serviceName: "quarkus"
replicas: 2
template:
metadata:
labels:
app: quarkus-statefulset
spec:
containers:
- name: quarkus-statefulset
image: quay.io/rhdevelopers/quarkus-demo:v1
ports:
- containerPort: 8080
name: web
selector:
matchLabels:
app: quarkus-statefulset
Important : Notez que la valeur de serviceName est quarkus.
Créez le StatefulSet :
root@kubemaster:~# kubectl apply -f statefulset.yaml statefulset.apps/quarkus-statefulset created
Constatez la présence des deux pods dans le Namespace :
Every 1,0s: kubectl get pods -o wide | awk '{print $1 " " $2 " " $3 " " $5 " " $7}' | column -t kubemaster.ittraining.loc: Tue Dec 6 17:43:50 2022
NAME READY STATUS AGE NODE
quarkus-statefulset-0 1/1 Running 2m17s kubenode2.ittraining.loc
quarkus-statefulset-1 1/1 Running 106s kubenode1.ittraining.loc
Contrôlez l'état du StatefulSet :
root@kubemaster:~# kubectl get statefulsets NAME READY AGE quarkus-statefulset 2/2 3m35s
ainsi que la présence du service :
root@kubemaster:~# kubectl get services NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE quarkus ClusterIP None <none> 8080/TCP 12m
1.2 - Mise en Place d'un Scale Up
Procédez à un scale up :
root@kubemaster:~# kubectl scale sts quarkus-statefulset --replicas=3
Important : Notez que le nom court d'un serviceName est sts.
Constatez la présence des trois pods dans le Namespace :
Every 1,0s: kubectl get pods -o wide | awk '{print $1 " " $2 " " $3 " " $5 " " $7}' | column -t kubemaster.ittraining.loc: Tue Dec 6 17:46:42 2022
NAME READY STATUS AGE NODE
quarkus-statefulset-0 1/1 Running 5m9s kubenode2.ittraining.loc
quarkus-statefulset-1 1/1 Running 4m38s kubenode1.ittraining.loc
quarkus-statefulset-2 1/1 Running 13s kubenode2.ittraining.loc
Constatez l'ordre de création des pods :
root@kubemaster:~# kubectl get events --sort-by=.metadata.creationTimestamp LAST SEEN TYPE REASON OBJECT MESSAGE 6m35s Normal SuccessfulCreate statefulset/quarkus-statefulset create Pod quarkus-statefulset-0 in StatefulSet quarkus-statefulset successful 6m35s Normal Scheduled pod/quarkus-statefulset-0 Successfully assigned quarkus/quarkus-statefulset-0 to kubenode2.ittraining.loc 6m34s Normal Pulling pod/quarkus-statefulset-0 Pulling image "quay.io/rhdevelopers/quarkus-demo:v1" 6m5s Normal Pulled pod/quarkus-statefulset-0 Successfully pulled image "quay.io/rhdevelopers/quarkus-demo:v1" in 28.871622372s 6m4s Normal Created pod/quarkus-statefulset-0 Created container quarkus-statefulset 6m4s Normal Started pod/quarkus-statefulset-0 Started container quarkus-statefulset 6m3s Normal Scheduled pod/quarkus-statefulset-1 Successfully assigned quarkus/quarkus-statefulset-1 to kubenode1.ittraining.loc 6m3s Normal SuccessfulCreate statefulset/quarkus-statefulset create Pod quarkus-statefulset-1 in StatefulSet quarkus-statefulset successful 5m58s Normal Pulling pod/quarkus-statefulset-1 Pulling image "quay.io/rhdevelopers/quarkus-demo:v1" 5m22s Normal Pulled pod/quarkus-statefulset-1 Successfully pulled image "quay.io/rhdevelopers/quarkus-demo:v1" in 35.551473165s 5m21s Normal Created pod/quarkus-statefulset-1 Created container quarkus-statefulset 5m21s Normal Started pod/quarkus-statefulset-1 Started container quarkus-statefulset 99s Normal Scheduled pod/quarkus-statefulset-2 Successfully assigned quarkus/quarkus-statefulset-2 to kubenode2.ittraining.loc 99s Normal SuccessfulCreate statefulset/quarkus-statefulset create Pod quarkus-statefulset-2 in StatefulSet quarkus-statefulset successful 98s Normal Pulled pod/quarkus-statefulset-2 Container image "quay.io/rhdevelopers/quarkus-demo:v1" already present on machine 97s Normal Created pod/quarkus-statefulset-2 Created container quarkus-statefulset 97s Normal Started pod/quarkus-statefulset-2 Started container quarkus-statefulset
Créez maintenant un pod pour interroger le DNS de K8s :
root@kubemaster:~# kubectl run -it --restart=Never --rm --image busybox:1.28 dns-test If you don't see a command prompt, try pressing enter. / # nslookup quarkus-statefulset-0.quarkus Server: 10.96.0.10 Address 1: 10.96.0.10 kube-dns.kube-system.svc.cluster.local Name: quarkus-statefulset-0.quarkus Address 1: 192.168.150.2 quarkus-statefulset-0.quarkus.quarkus.svc.cluster.local / # exit pod "dns-test" deleted root@kubemaster:~#
1.3 - Mise en Place d'un Scale Down
Procédez maintenant à un scale down :
root@kubemaster:~# kubectl scale sts quarkus-statefulset --replicas=2 statefulset.apps/quarkus-statefulset scaled
Constatez la présence de deux pods dans le Namespace :
Every 1,0s: kubectl get pods -o wide | awk '{print $1 " " $2 " " $3 " " $5 " " $7}' | column -t kubemaster.ittraining.loc: Tue Dec 6 18:02:27 2022
NAME READY STATUS AGE NODE
quarkus-statefulset-0 1/1 Running 20m kubenode2.ittraining.loc
quarkus-statefulset-1 1/1 Running 20m kubenode1.ittraining.loc
1.4 - Suppression du StatefulSet
Pour terminer, supprimez le StatefulSet, le service et le Namespace :
root@kubemaster:~# kubectl delete -f statefulset.yaml statefulset.apps "quarkus-statefulset" deleted root@kubemaster:~# kubectl delete -f quarkus-service.yaml service "quarkus-statefulset-2" deleted root@kubemaster:~# kubectl config set-context --current --namespace=default Context "kubernetes-admin@kubernetes" modified.
StorageClass Avancé
LAB #2 - Provisionnement NFS dynamique
2.1 - Configuration du Serveur NFS
Connectez-vous à la VM CentOS8 en tant que trainee au 10.0.2.45.
Devenez root puis créez le répertoire /srv/nfs/kubedata :
[root@centos8 ~]# mkdir -p /srv/nfs/kubedata
Continuez maintenant par activer et démarrer le service nfs-server :
[root@centos8 ~]# systemctl status nfs-server ● nfs-server.service - NFS server and services Loaded: loaded (/usr/lib/systemd/system/nfs-server.service; disabled; vendor prese> Active: inactive (dead) [root@centos8 ~]# systemctl enable nfs-server.service Created symlink /etc/systemd/system/multi-user.target.wants/nfs-server.service → /usr/lib/systemd/system/nfs-server.service. [root@centos8 ~]# systemctl start nfs-server.service [root@centos8 ~]# systemctl status nfs-server.service ● nfs-server.service - NFS server and services Loaded: loaded (/usr/lib/systemd/system/nfs-server.service; enabled; vendor preset: disabled) Active: active (exited) since Mon 2022-11-21 11:02:13 CET; 9s ago Process: 3276 ExecStart=/bin/sh -c if systemctl -q is-active gssproxy; then systemctl reload gssproxy ; fi (code=exited, > Process: 3263 ExecStart=/usr/sbin/rpc.nfsd (code=exited, status=0/SUCCESS) Process: 3261 ExecStartPre=/usr/sbin/exportfs -r (code=exited, status=0/SUCCESS) Main PID: 3276 (code=exited, status=0/SUCCESS) Nov 21 11:02:12 centos8.ittraining.loc systemd[1]: Starting NFS server and services... Nov 21 11:02:13 centos8.ittraining.loc systemd[1]: Started NFS server and services.
Editez le fichier /etc/exports :
[root@centos8 ~]# vi /etc/exports [root@centos8 ~]# cat /etc/exports /srv/nfs/kubedata *(rw,sync,no_subtree_check,no_root_squash,no_all_squash,insecure)
Important : Dans ce cas, nous avons partagé le répertoire /srv/nfs/kubedata avec le monde.
Appliquez l'export :
[root@centos8 ~]# exportfs -rav
exporting *:/srv/nfs/kubedata
[root@centos8 ~]# exportfs -v
/srv/nfs/kubedata
<world>(sync,wdelay,hide,no_subtree_check,sec=sys,rw,insecure,no_root_squash,no_all_squash)
Passez SELinux en mode permissive :
[root@centos8 ~]# getenforce Enforcing [root@centos8 ~]# setenforce permissive
Configurez ensuite le pare-feu :
[root@centos8 ~]# firewall-cmd --permanent --add-service=nfs success [root@centos8 ~]# firewall-cmd --permanent --add-service=rpc-bind success [root@centos8 ~]# firewall-cmd --permanent --add-service=mountd success [root@centos8 ~]# firewall-cmd --reload success
2.2 - Configuration des Clients NFS
Revenez à votre gateway et connectez-vous en tant que l'utilisateur trainee à kubenode2 au 192.168.56.4. Devenez ensuite l'utilisateur root :
trainee@kubenode2:~$ su - Mot de passe : fenestros root@kubenode2:~#
Installez le paquet nfs-common :
root@kubenode2:~# apt update ... root@kubenode2:~# apt install nfs-common ...
Vérifiez que vous pouvez voir le répertoire exporté par le 10.0.2.45 :
root@kubenode2:~# showmount --exports 10.0.2.45 Export list for 10.0.2.45: /srv/nfs/kubedata *
Vérifiez que vous pouvez monter le répertoire exporté par le 10.0.2.45 :
root@kubenode2:~# mount -t nfs 10.0.2.45:/srv/nfs/kubedata /mnt root@kubenode2:~# mount | grep kubedata 10.0.2.45:/srv/nfs/kubedata on /mnt type nfs4 (rw,relatime,vers=4.2,rsize=524288,wsize=524288,namlen=255,hard,proto=tcp,port=0,timeo=600,retrans=2,sec=sys,clientaddr=10.0.2.67,local_lock=none,addr=10.0.2.45)
Démontez ensuite 10.0.2.45:/srv/nfs/kubedata :
root@kubenode2:~# umount /mnt root@kubenode2:~# mount | grep kubedata
Connectez-vous à kubenode1 au 192.168.56.3 :
root@kubenode2:~# ssh -l trainee 192.168.56.3 The authenticity of host '192.168.56.3 (192.168.56.3)' can't be established. ECDSA key fingerprint is SHA256:sEfHBv9azmK60cjqF/aJgUc9jg56slNaZQdAUcvBOvE. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '192.168.56.3' (ECDSA) to the list of known hosts. trainee@192.168.56.3's password: trainee Linux kubenode1.ittraining.loc 4.9.0-19-amd64 #1 SMP Debian 4.9.320-2 (2022-06-30) x86_64 The programs included with the Debian GNU/Linux system are free software; the exact distribution terms for each program are described in the individual files in /usr/share/doc/*/copyright. Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent permitted by applicable law. Last login: Wed Sep 28 09:54:21 2022 from 192.168.56.2 trainee@kubenode1:~$ su - Mot de passe : fenestros root@kubenode1:~#
Installez ensuite le paquet nfs-common :
root@kubenode1:~# apt update ... root@kubenode1:~# apt install nfs-common ...
Revenez à votre gateway :
root@kubenode1:~# exit déconnexion trainee@kubenode1:~$ exit déconnexion Connection to 192.168.56.3 closed. root@kubenode2:~# exit déconnexion trainee@kubenode2:~$ exit déconnexion Connection to 192.168.56.4 closed.
2.3 - Configuration de K8s
Connectez-vous à votre kubemaster au 192.168.56.2.
Installez ensuite le paquet nfs-common :
root@kubemaster:~# apt update ... root@kubemaster:~# apt install nfs-common ...
Ajoutez le dépôt nfs-subdir-external-provisioner à helm :
root@kubemaster:~# helm repo add nfs-subdir-external-provisioner https://kubernetes-sigs.github.io/nfs-subdir-external-provisioner/ "nfs-subdir-external-provisioner" has been added to your repositories
Installez le chart helm nfs-subdir-external-provisioner :
root@kubemaster:~# helm install nfs-subdir-external-provisioner nfs-subdir-external-provisioner/nfs-subdir-external-provisioner --set nfs.server=10.0.2.45 --set nfs.path=/srv/nfs/kubedata NAME: nfs-subdir-external-provisioner LAST DEPLOYED: Wed Dec 7 11:12:23 2022 NAMESPACE: default STATUS: deployed REVISION: 1 TEST SUITE: None
Contrôlez l'état du pod créé :
root@kubemaster:~# kubectl get pods -o wide NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES netshoot 1/1 Running 3 (25h ago) 70d 192.168.239.58 kubenode1.ittraining.loc <none> <none> nfs-subdir-external-provisioner-59b4b5c476-wxkp4 0/1 ContainerCreating 0 19m <none> kubenode1.ittraining.loc <none> <none> nginx-netshoot 1/1 Running 3 (25h ago) 70d 192.168.239.59 kubenode1.ittraining.loc <none> <none> postgresql-6f885d8957-tnlbb 1/1 Running 3 (25h ago) 70d 192.168.239.62 kubenode1.ittraining.loc <none> <none> sharedvolume 2/2 Running 6 (25h ago) 78d 192.168.150.60 kubenode2.ittraining.loc <none> <none> troubleshooting 1/1 Running 3 (25h ago) 70d 192.168.239.60 kubenode1.ittraining.loc <none> <none> volumepod 0/1 Completed 0 78d 192.168.150.41 kubenode2.ittraining.loc <none> <none>
Important : Si le pod nfs-subdir-external-provisioner-yyyyyyyyyy-xxxxx reste dans un état de ContainerCreating pour plus de 5 minutes, supprimez les trois pods calico-node-xxxxx du Namespace kube-system et attendez qu'ils soient recréés.
Une fois recréés, vous pouvez constater que le pod nfs-subdir-external-provisioner-yyyyyyyyyy-xxxxx est dans un état de Running :
root@kubemaster:~# kubectl get pods -o wide NAMESPACE NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES default netshoot 1/1 Running 3 (25h ago) 70d 192.168.239.58 kubenode1.ittraining.loc <none> <none> default nfs-subdir-external-provisioner-59b4b5c476-wxkp4 1/1 Running 1 (3m18s ago) 36m 192.168.239.63 kubenode1.ittraining.loc <none> <none> default nginx-netshoot 1/1 Running 3 (25h ago) 70d 192.168.239.59 kubenode1.ittraining.loc <none> <none> default postgresql-6f885d8957-tnlbb 1/1 Running 3 (25h ago) 70d 192.168.239.62 kubenode1.ittraining.loc <none> <none> default sharedvolume 2/2 Running 6 (25h ago) 78d 192.168.150.60 kubenode2.ittraining.loc <none> <none> default troubleshooting 1/1 Running 3 (25h ago) 70d 192.168.239.60 kubenode1.ittraining.loc <none> <none> default volumepod 0/1 Completed 0 78d 192.168.150.41 kubenode2.ittraining.loc <none> <none>
L'examen du log du pod nfs-subdir-external-provisioner-yyyyyyyyyy-xxxxx démontre que tout fonctionne :
root@kubemaster:~# kubectl logs nfs-subdir-external-provisioner-59b4b5c476-wxkp4
I1207 10:45:38.321263 1 leaderelection.go:242] attempting to acquire leader lease default/cluster.local-nfs-subdir-external-provisioner...
I1207 10:45:59.097918 1 leaderelection.go:252] successfully acquired lease default/cluster.local-nfs-subdir-external-provisioner
I1207 10:45:59.097979 1 event.go:278] Event(v1.ObjectReference{Kind:"Endpoints", Namespace:"default", Name:"cluster.local-nfs-subdir-external-provisioner", UID:"986e4938-a054-4bf9-bfdd-903749c7f63f", APIVersion:"v1", ResourceVersion:"6690493", FieldPath:""}): type: 'Normal' reason: 'LeaderElection' nfs-subdir-external-provisioner-59b4b5c476-wxkp4_1d17de3a-ac5b-442c-aa63-8253d33c2857 became leader
I1207 10:45:59.098098 1 controller.go:820] Starting provisioner controller cluster.local/nfs-subdir-external-provisioner_nfs-subdir-external-provisioner-59b4b5c476-wxkp4_1d17de3a-ac5b-442c-aa63-8253d33c2857!
I1207 10:45:59.198332 1 controller.go:869] Started provisioner controller cluster.local/nfs-subdir-external-provisioner_nfs-subdir-external-provisioner-59b4b5c476-wxkp4_1d17de3a-ac5b-442c-aa63-8253d33c2857!
Consultez maintenant la liste des StorageClasses :
root@kubemaster:~# kubectl get storageclass NAME PROVISIONER RECLAIMPOLICY VOLUMEBINDINGMODE ALLOWVOLUMEEXPANSION AGE localdisk kubernetes.io/no-provisioner Delete Immediate true 77d nfs-client cluster.local/nfs-subdir-external-provisioner Delete Immediate true 52m
2.4 - Création d'un PersistentVolumeClaim
Créez maintenant le fichier pvc.yaml :
root@kubemaster:~# vi pvc.yaml
root@kubemaster:~# cat pvc.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc1
spec:
storageClassName: nfs-client
accessModes:
- ReadWriteMany
resources:
requests:
storage: 500Mi
Appliquez le fichier pvc.yaml :
root@kubemaster:~# kubectl apply -f pvc.yaml persistentvolumeclaim/pvc1 created
Constatez maintenant la liste de PersistentVolumes et de PersistentVolumeClaims :
root@kubemaster:~# kubectl get pv,pvc NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE persistentvolume/mypv 1Gi RWO Recycle Available localdisk 77d persistentvolume/pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da 500Mi RWX Delete Bound default/pvc1 nfs-client 66s NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE persistentvolumeclaim/pvc1 Bound pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da 500Mi RWX nfs-client 67s
Important : Notez que le PersistentVolume persistentvolume/pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da a été créé automatiquement.
Connectez-vous au serveur NFS et constatez le contenu du répertoire /srv/nfs/kubedata :
root@kubemaster:~# ssh -l trainee 10.0.2.45 The authenticity of host '10.0.2.45 (10.0.2.45)' can't be established. ECDSA key fingerprint is SHA256:Q7T/CP0SLiMbMAIgVzTuEHegYS/spPE5zzQchCHD5Vw. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '10.0.2.45' (ECDSA) to the list of known hosts. trainee@10.0.2.45's password: trainee Activate the web console with: systemctl enable --now cockpit.socket Last login: Wed Dec 7 10:34:25 2022 from 10.0.2.65 [trainee@centos8 ~]$ ls -l /srv/nfs/kubedata/ total 0 drwxrwxrwx. 2 root root 6 Dec 7 12:32 default-pvc1-pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da [trainee@centos8 ~]$ exit logout Connection to 10.0.2.45 closed.
2.5 - Utilisation du PersistentVolumeClaim avec un pod
Créez maintenant le fichier nfs-busybox.yaml :
root@kubemaster:~# vi nfs-busybox.yaml
root@kubemaster:~# cat nfs-busybox.yaml
apiVersion: v1
kind: Pod
metadata:
name: nfs-pv-pod
spec:
restartPolicy: Never
containers:
- name: busybox
image: busybox
command: ['sh', '-c', 'while true; do sleep 3600; done']
volumeMounts:
- name: pv-storage
mountPath: /pv-pod-storage
volumes:
- name: pv-storage
persistentVolumeClaim:
claimName: pvc1
Appliquez le fichier nfs-busybox.yaml :
root@kubemaster:~# kubectl apply -f nfs-busybox.yaml pod/nfs-pv-pod created
Vérifiez que le statut du pod nfs-pv-pod est Running :
root@kubemaster:~# kubectl get pods NAME READY STATUS RESTARTS AGE netshoot 1/1 Running 3 (26h ago) 70d nfs-pv-pod 1/1 Running 0 2m9s nfs-subdir-external-provisioner-59b4b5c476-wxkp4 1/1 Running 1 (80m ago) 113m nginx-netshoot 1/1 Running 3 (26h ago) 70d postgresql-6f885d8957-tnlbb 1/1 Running 3 (26h ago) 70d sharedvolume 2/2 Running 6 (26h ago) 78d troubleshooting 1/1 Running 3 (26h ago) 70d volumepod 0/1 Completed 0 78d
Connectez-vous au conteneur du pod nfs-pv-pod :
root@kubemaster:~# kubectl exec -it nfs-pv-pod -- sh / #
Créez le fichier hello dans le répertoire pv-pod-storage :
root@kubemaster:~# kubectl exec -it nfs-pv-pod -- sh / # ls bin dev etc home lib lib64 proc pv-pod-storage root sys tmp usr var / # touch /pv-pod-storage/hello / # ls /pv-pod-storage/ hello / # exit
Connectez-vous au serveur NFS et constatez le contenu du répertoire /srv/nfs/kubedata :
root@kubemaster:~# ssh -l trainee 10.0.2.45 trainee@10.0.2.45's password: Activate the web console with: systemctl enable --now cockpit.socket Last login: Wed Dec 7 12:37:00 2022 from 10.0.2.65 [trainee@centos8 ~]$ ls -lR /srv/nfs/kubedata/ /srv/nfs/kubedata/: total 0 drwxrwxrwx. 2 root root 19 Dec 7 13:13 default-pvc1-pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da /srv/nfs/kubedata/default-pvc1-pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da: total 0 -rw-r--r--. 1 root root 0 Dec 7 13:13 hello [trainee@centos8 ~]$ exit logout Connection to 10.0.2.45 closed.
Important : Notez la présence du fichier hello.
2.6 - Création d'un Deuxième PersistentVolumeClaim
Vréez le fichier pvc2.yaml :
root@kubemaster:~# vi pvc2.yaml
root@kubemaster:~# cat pvc2.yaml
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
name: pvc2
spec:
storageClassName: nfs-client
accessModes:
- ReadWriteOnce
resources:
requests:
storage: 100Mi
Appliquez le fichier pvc2.yaml :
root@kubemaster:~# kubectl apply -f pvc2.yaml persistentvolumeclaim/pvc2 created
Constatez maintenant la liste de PersistentVolumes et de PersistentVolumeClaims :
root@kubemaster:~# kubectl get pv,pvc NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE persistentvolume/mypv 1Gi RWO Recycle Available localdisk 77d persistentvolume/pvc-6dbce6de-e473-4e4c-99be-0fbea26576de 100Mi RWO Delete Bound default/pvc2 nfs-client 58s persistentvolume/pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da 500Mi RWX Delete Bound default/pvc1 nfs-client 53m NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE persistentvolumeclaim/pvc1 Bound pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da 500Mi RWX nfs-client 53m persistentvolumeclaim/pvc2 Bound pvc-6dbce6de-e473-4e4c-99be-0fbea26576de 100Mi RWO nfs-client 58s
Important : Notez que le PersistentVolume persistentvolume/pvc-6dbce6de-e473-4e4c-99be-0fbea26576de a été créé automatiquement.
2.7 - Suppression des PersistentVolumeClaims
Commencer par supprimer le pod nfs-pv-pod :
root@kubemaster:~# kubectl delete pod nfs-pv-pod pod "nfs-pv-pod" deleted
Constatez la suppression effective du pod :
root@kubemaster:~# kubectl get pods NAME READY STATUS RESTARTS AGE netshoot 1/1 Running 3 (27h ago) 70d nfs-subdir-external-provisioner-59b4b5c476-wxkp4 1/1 Running 1 (126m ago) 159m nginx-netshoot 1/1 Running 3 (27h ago) 70d postgresql-6f885d8957-tnlbb 1/1 Running 3 (27h ago) 70d sharedvolume 2/2 Running 6 (27h ago) 78d troubleshooting 1/1 Running 3 (27h ago) 70d volumepod 0/1 Completed 0 78d
Constatez maintenant la liste de PersistentVolumes et de PersistentVolumeClaims :
root@kubemaster:~# kubectl get pv,pvc NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE persistentvolume/mypv 1Gi RWO Recycle Available localdisk 77d persistentvolume/pvc-6dbce6de-e473-4e4c-99be-0fbea26576de 100Mi RWO Delete Bound default/pvc2 nfs-client 27m persistentvolume/pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da 500Mi RWX Delete Bound default/pvc1 nfs-client 79m NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS AGE persistentvolumeclaim/pvc1 Bound pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da 500Mi RWX nfs-client 79m persistentvolumeclaim/pvc2 Bound pvc-6dbce6de-e473-4e4c-99be-0fbea26576de 100Mi RWO nfs-client 27m
Important : Notez que les PersistentVolumes et les PersistentVolumeClaims sont toujours présents.
Supprimes les deux PersistentVolumeClaims :
root@kubemaster:~# kubectl delete pvc --all persistentvolumeclaim "pvc1" deleted persistentvolumeclaim "pvc2" deleted
Constatez ensuite que les deux PersistentVolumes ont été supprimés automatiquement :
root@kubemaster:~# kubectl get pv,pvc NAME CAPACITY ACCESS MODES RECLAIM POLICY STATUS CLAIM STORAGECLASS REASON AGE persistentvolume/mypv 1Gi RWO Recycle Available localdisk 77d
Connectez-vous au serveur NFS et constatez le contenu du répertoire /srv/nfs/kubedata :
root@kubemaster:~# ssh -l trainee 10.0.2.45 trainee@10.0.2.45's password: Activate the web console with: systemctl enable --now cockpit.socket Last login: Wed Dec 7 13:15:49 2022 from 10.0.2.65 [trainee@centos8 ~]$ ls -lR /srv/nfs/kubedata/ /srv/nfs/kubedata/: total 0 drwxrwxrwx. 2 root root 19 Dec 7 13:13 archived-default-pvc1-pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da drwxrwxrwx. 2 root root 6 Dec 7 13:24 archived-default-pvc2-pvc-6dbce6de-e473-4e4c-99be-0fbea26576de /srv/nfs/kubedata/archived-default-pvc1-pvc-721f5ed3-88b1-41bb-82c2-9eab3b4464da: total 0 -rw-r--r--. 1 root root 0 Dec 7 13:13 hello /srv/nfs/kubedata/archived-default-pvc2-pvc-6dbce6de-e473-4e4c-99be-0fbea26576de: total 0 [trainee@centos8 ~]$ exit logout Connection to 10.0.2.45 closed.
Important : Notez que les répertoires ont un préfixe archived-
Helm Avancé
Un chart est une collection de fichiers et de répertoires qui prennent la forme suivante :
MyChart/ Chart.yaml LICENSE README.md values.yaml values.schema.json charts/ crds/ templates/ templates/NOTES.txt
Le langage des templates de helm est basé sur le langage GO.
Dans le LAB suivant, vous allez prendre les deux manifests suivants, ghost.yaml et ghost-service.yaml et créer un chart helm pour installer Ghost, une plateforme de blogs gratuite, sous licence logiciel libre :
root@kubemaster:~# vi ghost.yaml
root@kubemaster:~# cat ghost.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: blog
labels:
app: blog
spec:
replicas: 1
selector:
matchLabels:
app: blog
template:
metadata:
labels:
app: blog
spec:
containers:
- name: blog
image: ghost:2.6-alpine
imagePullPolicy: Always
ports:
- containerPort: 2368
env:
- name: url
value: http://exampleblog.com
root@kubemaster:~# vi ghost-service.yaml
root@kubemaster:~# cat ghost-service.yaml
apiVersion: v1
kind: Service
metadata:
name: blog
spec:
type: NodePort
selector:
app: blog
ports:
- protocol: TCP
port: 80
targetPort: 2368
LAB #3 - Création d'un Paquet Helm Simple
Commencez par créer le répertoire ~/ghost et placez-vous dedans :
root@kubemaster:~# mkdir ghost root@kubemaster:~# cd ghost
Un chart necéssite la présence d'un fichier nommé Chart.yaml qui doit décrire le chart en question. Créez donc ce fichier :
root@kubemaster:~/ghost# touch Chart.yaml
3.1 - Le Fichier values.yaml
Un chart a aussi besoin d'un fichier dénommé values.yaml qui contient des valeurs de configuration du chart en question. Créez donc le fichier values.yaml avec le contenu suivant :
root@kubemaster:~/ghost# vi values.yaml root@kubemaster:~/ghost# cat values.yaml service: name: blog type: NodePort app: blog protocol: TCP port: 80 targetPort: 2368
3.2 - Les Templates
Créez le sous-répertoire templates dans ghost :
root@kubemaster:~/ghost# mkdir templates
Copiez le contenu du fichier ~/ghost-service.yaml et collez-le dans le fichier ~/ghost/templates/service.yaml :
root@kubemaster:~/ghost# vi templates/service.yaml
root@kubemaster:~/ghost# cat templates/service.yaml
apiVersion: v1
kind: Service
metadata:
name: blog
spec:
type: NodePort
selector:
app: blog
ports:
- protocol: TCP
port: 80
targetPort: 2368
Modifiez ensuite ce fichier pour lire les valeurs du fichier values.yaml :
root@kubemaster:~/ghost# vi templates/service.yaml
root@kubemaster:~/ghost# cat templates/service.yaml
apiVersion: v1
kind: Service
metadata:
name: {{ .Values.service.name }}
spec:
type: {{ .Values.service.type }}
selector:
app: {{ .Values.service.app }}
ports:
- protocol: {{ .Values.service.protocol }}
port: {{ .Values.service.port }}
targetPort: {{ .Values.service.targetPort }}
Naviguez vers le répertoire parent du répertoire ghost :
root@kubemaster:~/ghost# cd ..
Vérifiez que helm peut lire la liste des valeurs du fichier values.yaml :
root@kubemaster:~# helm show values ghost Error: validation: chart.metadata.name is required
L'erreur obtenu fait référence au fichier Chart.yaml, actuellement vide. Editez donc ce fichier :
root@kubemaster:~# vi ghost/Chart.yaml root@kubemaster:~# cat ghost/Chart.yaml name: ghost version: 1
Vérifiez maintenant que helm peut lire la liste des valeurs du fichier values.yaml :
root@kubemaster:~# helm show values ghost service: name: blog type: NodePort app: blog protocol: TCP port: 80 targetPort: 2368
Vérifiez maintenant que le manifest service.yaml qui sera créé par Helm est correct :
root@kubemaster:~# helm install check ghost --dry-run
NAME: check
LAST DEPLOYED: Thu Dec 8 15:54:13 2022
NAMESPACE: default
STATUS: pending-install
REVISION: 1
TEST SUITE: None
HOOKS:
MANIFEST:
---
# Source: ghost/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
name: blog
spec:
type: NodePort
selector:
app: blog
ports:
- protocol: TCP
port: 80
targetPort: 2368
Copiez maintenant le contenu du fichier ~/ghost.yaml et collez-le dans le fichier ~/ghost/templates/ghost.yaml :
root@kubemaster:~# vi ghost/templates/ghost.yaml
root@kubemaster:~# cat ghost/templates/ghost.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: blog
labels:
app: blog
spec:
replicas: 1
selector:
matchLabels:
app: blog
template:
metadata:
labels:
app: blog
spec:
containers:
- name: blog
image: ghost:2.6-alpine
imagePullPolicy: Always
ports:
- containerPort: 2368
env:
- name: url
value: http://exampleblog.com
Modifiez ensuite ce fichier pour lire les valeurs du fichier values.yaml :
root@kubemaster:~# vi ghost/templates/ghost.yaml
root@kubemaster:~# cat ghost/templates/ghost.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: {{ .Values.blog.name }}
labels:
app: {{ .Values.blog.label }}
spec:
replicas: {{ .Values.blog.replicas }}
selector:
matchLabels:
app: {{ .Values.blog.name }}
template:
metadata:
labels:
app: {{ .Values.blog.name }}
spec:
containers:
- name: {{ .Values.blog.name }}
image: {{ .Values.blog.image }}
imagePullPolicy: {{ .Values.blog.imagePullPolicy }}
ports:
- containerPort: {{ .Values.blog.containerPort }}
env:
- name: {{ .Values.blog.url }}
value: {{ .Values.blog.urlValue }}
Completez maintenant le contenu du fichier values.yaml :
root@kubemaster:~# vi ghost/values.yaml root@kubemaster:~# cat ghost/values.yaml service: name: blog type: NodePort app: blog protocol: TCP port: 80 targetPort: 2368 blog: name: blog label: blog replicas: 1 image: ghost:2.6-alpine imagePullPolicy: Always containerPort: 2368 url: url urlValue: http://exampleblog.com
Vérifiez maintenant que le manifest ghost.yaml qui sera créé par Helm est correct :
root@kubemaster:~# helm install check ghost --dry-run
NAME: check
LAST DEPLOYED: Thu Dec 8 16:12:29 2022
NAMESPACE: default
STATUS: pending-install
REVISION: 1
TEST SUITE: None
HOOKS:
MANIFEST:
---
# Source: ghost/templates/service.yaml
apiVersion: v1
kind: Service
metadata:
name: blog
spec:
type: NodePort
selector:
app: blog
ports:
- protocol: TCP
port: 80
targetPort: 2368
---
# Source: ghost/templates/ghost.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: blog
labels:
app: blog
spec:
replicas: 1
selector:
matchLabels:
app: blog
template:
metadata:
labels:
app: blog
spec:
containers:
- name: blog
image: ghost:2.6-alpine
imagePullPolicy: Always
ports:
- containerPort: 2368
env:
- name: url
value: http://exampleblog.com
Consultez maintenant l'organisation du chart ghost :
root@kubemaster:~# tree ghost ghost ├── Chart.yaml ├── templates │ ├── ghost.yaml │ └── service.yaml └── values.yaml 1 directory, 4 files
3.3 - Installation et Suppression
Installez le chart ghost :
root@kubemaster:~# helm install live ghost NAME: live LAST DEPLOYED: Thu Dec 8 16:14:13 2022 NAMESPACE: default STATUS: deployed REVISION: 1 TEST SUITE: None
Vérifiez l'état du service dans le cluster :
root@kubemaster:~# kubectl get svc NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE blog NodePort 10.106.215.169 <none> 80:32070/TCP 52s kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 95d service-netshoot ClusterIP 10.107.115.28 <none> 80/TCP 71d
Vérifiez la présence du pod dans le cluster :
root@kubemaster:~# kubectl get po NAME READY STATUS RESTARTS AGE blog-8545df8764-hk8rc 1/1 Running 0 105s netshoot 1/1 Running 3 (2d6h ago) 71d nfs-subdir-external-provisioner-59b4b5c476-wxkp4 1/1 Running 1 (28h ago) 29h nginx-netshoot 1/1 Running 3 (2d6h ago) 71d postgresql-6f885d8957-tnlbb 1/1 Running 3 (2d6h ago) 71d sharedvolume 2/2 Running 6 (2d6h ago) 79d troubleshooting 1/1 Running 3 (2d6h ago) 71d volumepod 0/1 Completed 0
Vérifiez le statut du chart :
root@kubemaster:~# helm status live NAME: live LAST DEPLOYED: Thu Dec 8 16:14:13 2022 NAMESPACE: default STATUS: deployed REVISION: 1 TEST SUITE: None
Dernièrement, supprimez le chart :
root@kubemaster:~# helm delete live release "live" uninstalled
Monitoring
Le serveur Prometheus est composé de trois modules :
- Data Retrieval Worker qui récupére les métriques
- Time Series Database qui stocke les métriques
- HTTP Server qui accepte des requêtes PromQL et qui fournit un Web UI pour la consultation des données
Important : PromQL, abréviation de Prometheus Querying Language, est le principal moyen d'interroger les métriques dans Prometheus. Vous pouvez afficher le retour d'une expression sous forme de graphique ou l'exporter à l'aide de l'API HTTP. PromQL utilise trois types de données : les scalaires, les vecteurs de plage et les vecteurs instantanés. Il utilise également des chaînes, mais uniquement en tant que littéraux.
Des alertes sont ensuite passées à l'Alertmanager qui informe des personnes en focntion de la configuration mise en place.
LAB #4 - Mise en Place d'une Solution Prometheus
Connectez-vous à la VM Gateway_10.0.2.40_VNC.
4.1 - Déploiement du Stack avec Helm
Ajoutez le dépôt prometheus-community :
trainee@gateway:~$ helm repo add prometheus-community https://prometheus-community.github.io/helm-charts "prometheus-community" has been added to your repositories trainee@gateway:~$ helm repo update
Installez ensuite le chart kube-prometheus-stack :
trainee@gateway:~$ helm install prometheus prometheus-community/kube-prometheus-stack NAME: prometheus LAST DEPLOYED: Thu Dec 8 17:04:17 2022 NAMESPACE: default STATUS: deployed REVISION: 1 NOTES: kube-prometheus-stack has been installed. Check its status by running: kubectl --namespace default get pods -l "release=prometheus" Visit https://github.com/prometheus-operator/kube-prometheus for instructions on how to create & configure Alertmanager and Prometheus instances using the Operator.
Patientez jusqu'à ce que tous les pods soient dans un état de Running :
trainee@gateway:~$ kubectl --namespace default get pods -l "release=prometheus" NAME READY STATUS RESTARTS AGE prometheus-kube-prometheus-operator-689dd6679c-2th6f 1/1 Running 0 4m12s prometheus-kube-state-metrics-6cfd96f4c8-wrw2n 1/1 Running 0 4m12s prometheus-prometheus-node-exporter-8cb4s 1/1 Running 0 4m13s prometheus-prometheus-node-exporter-ll4qp 1/1 Running 0 4m13s prometheus-prometheus-node-exporter-x87f7 1/1 Running 0 4m13s
Consultez maintenant l'ensemb le des objets Prometheus créés par l'installation :
trainee@gateway:~$ kubectl get all -l "release=prometheus" NAME READY STATUS RESTARTS AGE pod/prometheus-kube-prometheus-operator-689dd6679c-2th6f 1/1 Running 0 13h pod/prometheus-kube-state-metrics-6cfd96f4c8-wrw2n 1/1 Running 0 13h pod/prometheus-prometheus-node-exporter-8cb4s 1/1 Running 0 13h pod/prometheus-prometheus-node-exporter-ll4qp 1/1 Running 0 13h pod/prometheus-prometheus-node-exporter-x87f7 1/1 Running 0 13h NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE service/prometheus-kube-prometheus-alertmanager ClusterIP 10.103.114.236 <none> 9093/TCP 13h service/prometheus-kube-prometheus-operator ClusterIP 10.107.174.218 <none> 443/TCP 13h service/prometheus-kube-prometheus-prometheus ClusterIP 10.108.124.100 <none> 9090/TCP 13h service/prometheus-kube-state-metrics ClusterIP 10.109.13.26 <none> 8080/TCP 13h service/prometheus-prometheus-node-exporter ClusterIP 10.103.100.124 <none> 9100/TCP 13h NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE daemonset.apps/prometheus-prometheus-node-exporter 3 3 3 3 3 <none> 13h NAME READY UP-TO-DATE AVAILABLE AGE deployment.apps/prometheus-kube-prometheus-operator 1/1 1 1 13h deployment.apps/prometheus-kube-state-metrics 1/1 1 1 13h NAME DESIRED CURRENT READY AGE replicaset.apps/prometheus-kube-prometheus-operator-689dd6679c 1 1 1 13h replicaset.apps/prometheus-kube-state-metrics-6cfd96f4c8 1 1 1 13h NAME READY AGE statefulset.apps/alertmanager-prometheus-kube-prometheus-alertmanager 1/1 13h statefulset.apps/prometheus-prometheus-kube-prometheus-prometheus 1/1 13h
Dans cette sortie on constate :
- 2 StatefulSets dont :
- le serveur Prometheus statefulset.apps/prometheus-prometheus-kube-prometheus-prometheus
- l'Alertmanager statefulset.apps/alertmanager-prometheus-kube-prometheus-alertmanager
- 2 Deployments dont :
- l'operator deployment.apps/prometheus-kube-prometheus-operator qui a créé les deux StatefulSets
- le kube-state-metrics deployment.apps/prometheus-kube-state-metrics qui est une dépendance de Prometheus et donc un Subchart de ce dernier
- 2 ReplicaSets créés par les Deployments :
- replicaset.apps/prometheus-kube-prometheus-operator-689dd6679c
- replicaset.apps/prometheus-kube-state-metrics-6cfd96f4c8
- 1 DaemonSet daemonset.apps/prometheus-prometheus-node-exporter :
- les pods de ce DaemonSet sont responsables pour la transformation des métriques des noeuds en métriques Prometheus
L'installation a aussi créé un grand nombre de ConfigMaps :
trainee@gateway:~$ kubectl get configmap -l "release=prometheus" NAME DATA AGE prometheus-kube-prometheus-alertmanager-overview 1 13h prometheus-kube-prometheus-apiserver 1 13h prometheus-kube-prometheus-cluster-total 1 13h prometheus-kube-prometheus-controller-manager 1 13h prometheus-kube-prometheus-etcd 1 13h prometheus-kube-prometheus-grafana-datasource 1 13h prometheus-kube-prometheus-grafana-overview 1 13h prometheus-kube-prometheus-k8s-coredns 1 13h prometheus-kube-prometheus-k8s-resources-cluster 1 13h prometheus-kube-prometheus-k8s-resources-namespace 1 13h prometheus-kube-prometheus-k8s-resources-node 1 13h prometheus-kube-prometheus-k8s-resources-pod 1 13h prometheus-kube-prometheus-k8s-resources-workload 1 13h prometheus-kube-prometheus-k8s-resources-workloads-namespace 1 13h prometheus-kube-prometheus-kubelet 1 13h prometheus-kube-prometheus-namespace-by-pod 1 13h prometheus-kube-prometheus-namespace-by-workload 1 13h prometheus-kube-prometheus-node-cluster-rsrc-use 1 13h prometheus-kube-prometheus-node-rsrc-use 1 13h prometheus-kube-prometheus-nodes 1 13h prometheus-kube-prometheus-nodes-darwin 1 13h prometheus-kube-prometheus-persistentvolumesusage 1 13h prometheus-kube-prometheus-pod-total 1 13h prometheus-kube-prometheus-prometheus 1 13h prometheus-kube-prometheus-proxy 1 13h prometheus-kube-prometheus-scheduler 1 13h prometheus-kube-prometheus-workload-total 1 13h
ainsi que des Secrets :
trainee@gateway:~$ kubectl get secrets NAME TYPE DATA AGE alertmanager-prometheus-kube-prometheus-alertmanager Opaque 1 13h alertmanager-prometheus-kube-prometheus-alertmanager-generated Opaque 1 13h alertmanager-prometheus-kube-prometheus-alertmanager-tls-assets-0 Opaque 0 13h alertmanager-prometheus-kube-prometheus-alertmanager-web-config Opaque 1 13h my-secret Opaque 2 88d prometheus-grafana Opaque 3 13h prometheus-kube-prometheus-admission Opaque 3 13h prometheus-prometheus-kube-prometheus-prometheus Opaque 1 13h prometheus-prometheus-kube-prometheus-prometheus-tls-assets-0 Opaque 1 13h prometheus-prometheus-kube-prometheus-prometheus-web-config Opaque 1 13h sh.helm.release.v1.nfs-subdir-external-provisioner.v1 helm.sh/release.v1 1 43h sh.helm.release.v1.prometheus.v1 helm.sh/release.v1 1 13h
des Custom Resource Definitions ou crd :
trainee@gateway:~$ kubectl get crd NAME CREATED AT alertmanagerconfigs.monitoring.coreos.com 2022-12-08T16:04:14Z alertmanagers.monitoring.coreos.com 2022-12-08T16:04:14Z bgpconfigurations.crd.projectcalico.org 2022-09-04T07:38:47Z bgppeers.crd.projectcalico.org 2022-09-04T07:38:47Z blockaffinities.crd.projectcalico.org 2022-09-04T07:38:48Z caliconodestatuses.crd.projectcalico.org 2022-09-04T07:38:48Z clusterinformations.crd.projectcalico.org 2022-09-04T07:38:48Z felixconfigurations.crd.projectcalico.org 2022-09-04T07:38:48Z globalnetworkpolicies.crd.projectcalico.org 2022-09-04T07:38:48Z globalnetworksets.crd.projectcalico.org 2022-09-04T07:38:49Z hostendpoints.crd.projectcalico.org 2022-09-04T07:38:49Z ipamblocks.crd.projectcalico.org 2022-09-04T07:38:49Z ipamconfigs.crd.projectcalico.org 2022-09-04T07:38:49Z ipamhandles.crd.projectcalico.org 2022-09-04T07:38:50Z ippools.crd.projectcalico.org 2022-09-04T07:38:50Z ipreservations.crd.projectcalico.org 2022-09-04T07:38:50Z kubecontrollersconfigurations.crd.projectcalico.org 2022-09-04T07:38:50Z networkpolicies.crd.projectcalico.org 2022-09-04T07:38:50Z networksets.crd.projectcalico.org 2022-09-04T07:38:50Z podmonitors.monitoring.coreos.com 2022-12-08T16:04:14Z probes.monitoring.coreos.com 2022-12-08T16:04:14Z prometheuses.monitoring.coreos.com 2022-12-08T16:04:14Z prometheusrules.monitoring.coreos.com 2022-12-08T16:04:14Z servicemonitors.monitoring.coreos.com 2022-12-08T16:04:15Z thanosrulers.monitoring.coreos.com 2022-12-08T16:04:15Z
4.2 - Consultation des Données avec Grafana
L'installation du chart helm a aussi installé Grafana.
Grafana est une plate-forme de visualisation de données interactive open source, développée par Grafana Labs, qui permet aux utilisateurs de voir leurs données via des tableaux et des graphiques qui sont unifiés dans un tableau de bord (ou plusieurs tableaux de bord ) pour une interprétation et une compréhension plus faciles.
Consultez les objets Grafana :
trainee@gateway:~$ kubectl get all | grep grafana pod/prometheus-grafana-5d9f5d6499-f4x6t 3/3 Running 1 (13h ago) 14h service/prometheus-grafana ClusterIP 10.109.207.199 <none> 80/TCP 14h deployment.apps/prometheus-grafana 1/1 1 1 14h replicaset.apps/prometheus-grafana-5d9f5d6499 1 1 1 14h
Vérifiez le port utilisé par Grafana :
trainee@gateway:~$ kubectl logs prometheus-grafana-5d9f5d6499-f4x6t -c grafana | grep HTTP logger=http.server t=2022-12-08T16:16:51.215644746Z level=info msg="HTTP Server Listen" address=[::]:3000 protocol=http subUrl= socket=
ainsi que le nom de l'utilisateur pour se connecter à Grafana :
trainee@gateway:~$ kubectl logs prometheus-grafana-5d9f5d6499-f4x6t -c grafana | grep "user=" logger=sqlstore t=2022-12-08T16:16:50.536980031Z level=info msg="Created default admin" user=admin
Le mot de passe par défaut de l'utilisateur admin peut être obtenu en consultant le contenu du fichier values.yaml
Important : Notez que le mot de passe est prom-operator.
Mettez en place une redirection de port :
trainee@gateway:~$ kubectl port-forward deployment/prometheus-grafana 3000 Forwarding from 127.0.0.1:3000 -> 3000 Forwarding from [::1]:3000 -> 3000
Consultez maintenant la VM Gateway_10.0.2.40_VNC et lancez le navigateur web. Saisissez l'URL http://127.0.0.1:3000 et connectez-vous à Grafana :
Cliquez ensuite sur Dashboards > Browse > Kubernetes / Compute Resources / Node (Pods) :
Dernièrement, cliquez ensuite sur Dashboards > Browse > Node Exporter / Nodes :
4.3 - Consultation des Alertes avec le Web UI de Prometheus
Pour consultez le Web UI de Prometheus, mettez en place une redirection de port :
trainee@gateway:~$ kubectl port-forward prometheus-prometheus-kube-prometheus-prometheus-0 9090 Forwarding from 127.0.0.1:9090 -> 9090 Forwarding from [::1]:9090 -> 9090
Retournez dans l'interface graphique de la VM Gateway_10.0.2.40_VNC et saisissez l'URL http://127.0.0.1:9090 :
Pour consultez la liste des alertes, cliquez sur le lien Alerts dans le menu en haut de la page :
Copyright © 2024 Hugh Norris
